В своей предыдущей статье, про проблему красного цвета у принтеров HP 2600, я хлестанулся, что накидаю ман по съему блока лазера. Писать мне было западло, поэтому я честно спиздил мануал тут. После просмотра разбирать интереснее.

Перед снятием лазерного модуля необходимо снять левую и правую крышки принтера. Для большей эффективности последующей сборки располагайте все снятые винты в определенной логической последовательности.

Открутите 3 мм. винт крепящий крышку в нижней части см. рис. 1.

2. Освободите пластиковую защелку на левом переднем углу см. рис. 2.

3. Потяните нижний край крышки на себя, затем надавив вниз, освободите ее верхний край см. рис. 3.

1. Открутите два 3 мм. винта: один в нижней части, второй возле сетевого порта см. рис. 4.

2. Откройте переднюю крышку.

3. Оттяните передний край крышки вперед и наружу см. рис 5

4. Потяните крышку вниз и освободите ее верхний край.

Снятие задней крышки

1. Удалите лоток для бумаги.

2. Снимите лоток для документов см. рис. 6.

3. Нажав на края задней крышки лотка для бумаги, удалите ее. 4. Удалите девять винтов показанных на рис.

5. Снимите заднюю крышку.

Снятие лазерного модуля

1. Отключите все шлейфы от formatter board и DC контроллера, кроме обозначенных перечеркнутым кружком на рис. 8.

2. Вытащите из держателей шлейфы, отсоединенные на шаге 1 см. рис. 9.

3. Удалите держатель обозначенный на рис. 9. Стрелками отмечены крепящие его защелки. 4. Сдвиньте верхний держатель (см. рис. 10) влево и вытащите его.

5. Открутите одиннадцать винтов, крепящих монтажную пластину, см. рис. 11. Снимите монтажную пластину вместе с formatter board и DC контроллером.

6. Отключите два шлейфа с правой стороны лазерного модуля см. рис. 12.

7. Приподнимите принтер, чтобы отвинтить нижний винт лазерного модуля. Он указан кружком на рис. 12. 8. Верните принтер в прежнее положение и отвинтите два винта сверху лазерного модуля см. рис. 13.

9. Снимите лазерный модуль.

Очистка оптики

1. Переверните лазерный модуль и снимите пружину см. рис. 14.

2. Открутите 3 мм. саморез, обозначенный кружком на рис. 14. 3. Снимите крышку лазерного модуля. 4. Обследуйте зеркала и линзы под ярким источником света см. рис. 15 и 16.

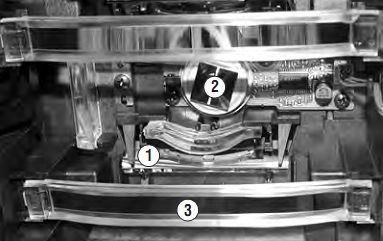

Рис. 16. Зеркало направляющее луч на фотобарабан (1) 4 шт.; полигональное зеркало (2) 2 шт.; компенсирующие линзы (3) 4 шт.

Немного объяснений

Рис. 17 показывает расположение лазерного модуля относительно картриджей для четырех моделей принтеров HP Color LaserJet. Для каждой модели показано расположение, направляющих лазерный луч зеркал, относительно стека картриджей.

Серой заливкой обозначено распределение запыленности в зависимости от места расположения и ориентации. Учитывая это черный картридж расположен вверху картриджного стека во всех моделях. Серии принтеров 2600/1600/260/3000/3600/3800 имеют одинаковый порядок картриджей в стеке. При таком порядке затухание цветов начнется с красного: оранжевые оттенки станут желтыми, фиолетовые – синими. В случае расположения внизу желтого картриджа, оранжевый станет пурпурным, а зеленый голубым. © 2007 Don Thompson’s Service Seminars

Очистка зеркал и линз должна проводиться очень осторожно, избегайте применения растворителей, кроме случаев крайней необходимости. Никогда не используйте растворители (в т.ч. спирт) для очистки пластиковых компенсирующих линз. Используйте сжатый воздух и сухие хлопковые тампоны. Не прилагайте усилий при протирке – поверхность оптики легко повредить. 5. Используя хлопковый тампон аккуратно очистите зеркала и линзы см. рис. 15 и 16. Проверьте результаты очистки под ярким источником света. 6. Соберите принтер в обратном порядке.

Меры предосторожности при сборке

• Убедитесь, что лазерный модуль установлен точно, перед тем как окончательно закрепить его винтами.
• Убедитесь, что монтажная пластина установлена точно и плотно вошла в пазы.
• Убедитесь, что все разъемы надежно соединены.
• Избегайте прикосновения к контактам шлейфов. Убедитесь, что они плотно вставлены в разъемы и зафиксированы.
